Comment savoir si un fusible est mort : le guide complet

Temps de lecture estimé : 7 minutes

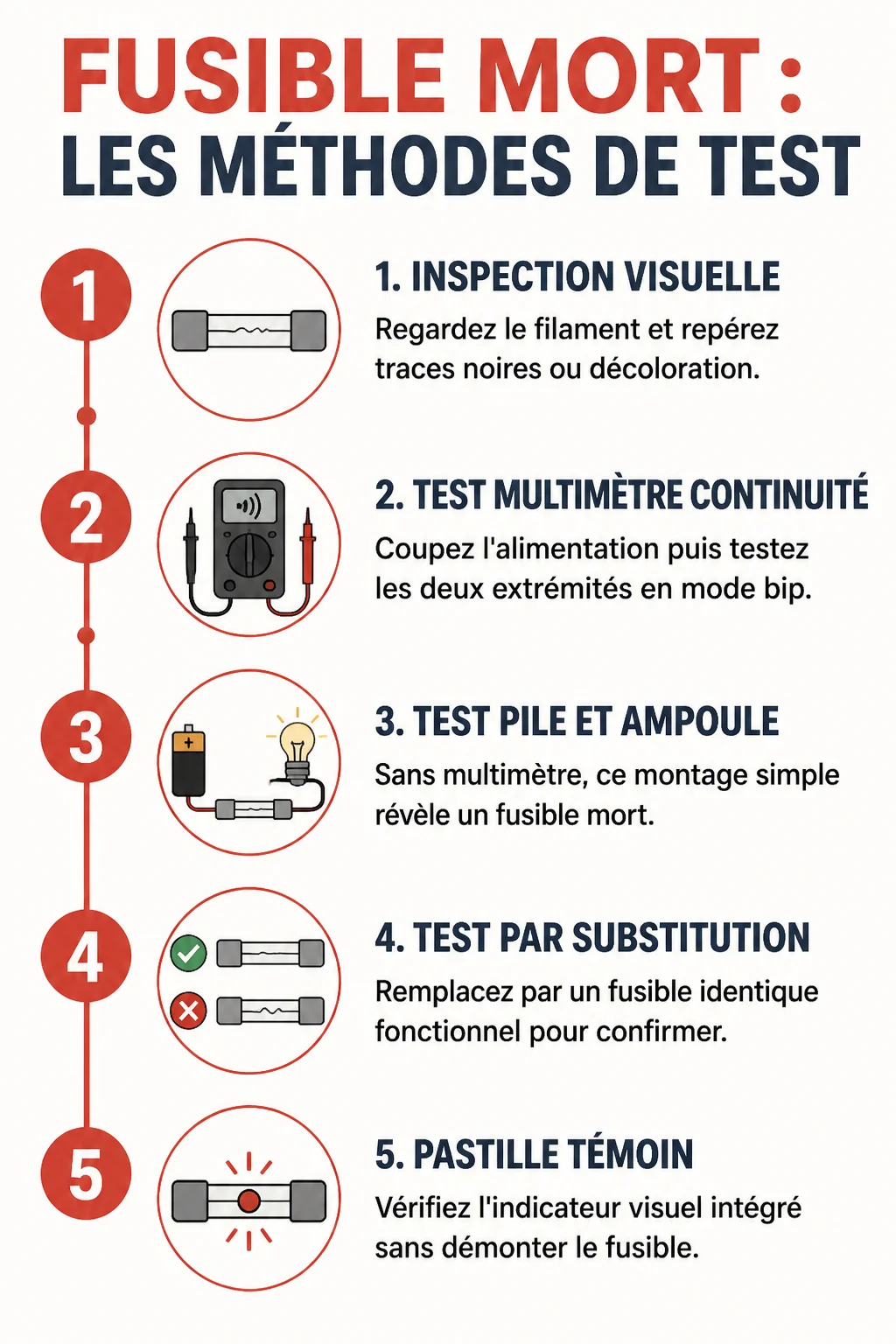

Reconnaître un fusible mort à l’œil nu

Pour savoir si un fusible est mort, le premier réflexe est de le sortir et de le regarder à la lumière. Dans mon expérience de terrain, c’est le test le plus rapide, mais aussi celui qui trompe le plus de monde.

Le signe le plus net, c’est le filament métallique rompu ou visiblement cassé à l’intérieur du corps transparent. Sur les fusibles automobiles, ce petit fil en U doit rester continu d’une patte à l’autre. S’il est sectionné, le verdict est sans appel.

Autre indice fréquent : une décoloration ou des traces noires sur le plastique, signe qu’une surchauffe a fait fondre localement le boîtier. Sur les cartouches type NFC 10×38 mm citées par one-elec.com, cette marque brune autour du fil est facile à repérer une fois qu’on sait où regarder.

Ce que j’aurais voulu savoir avant de commencer : un fusible peut avoir l’air parfaitement intact et être mort quand même. La rupture du filament n’est pas toujours visible à l’œil nu, surtout sur les modèles opaques ou les petits calibres. Dans ce cas, direction le test électrique.

Tester un fusible avec un multimètre

Le multimètre reste l’outil le plus fiable pour trancher un doute. On s’attaque à ça ensemble, étape par étape, parce que c’est là que je vois le plus de confusions sur les forums.

Réglez d’abord l’appareil en mode continuité (souvent le symbole d’onde sonore) ou, à défaut, en ohmmètre sur le calibre le plus bas. Coupez toujours l’alimentation avant de tester, un rappel de sécurité que reprend experts-services.fr et que je ne néglige jamais sur un chantier.

Positionnez ensuite une pointe sur chaque extrémité métallique du fusible, sans toucher le plastique. Le contact doit être franc pour éviter une fausse lecture.

Pour visualiser le geste, cette vidéo de Comment faire ? détaille précisément le réglage et le positionnement des pointes.

Voici le point qui sème le plus de confusion, et je préfère être claire : en mode continuité, un bip signifie que le circuit passe encore, donc que le fusible est bon. Le silence, lui, indique une coupure, donc un fusible mort. C’est l’interprétation retenue par experts-services.fr autour de la mesure de continuité. Guide-artisan.fr arrive à la même conclusion pratique (bip = bon état), donc ne vous laissez pas déstabiliser si une source formule ça différemment : le bip reste toujours associé au fusible fonctionnel, jamais au fusible grillé.

Tester un fusible sans multimètre

Pas de multimètre sous la main ? Rien de sorcier, mais il faut le savoir : d’autres méthodes existent, moins précises mais suffisantes pour un dépannage express.

Le test à la pile et à l’ampoule

Montez un circuit simple avec une pile, une petite ampoule (ou une LED avec résistance) et deux fils. Reliez un fil à une extrémité du fusible, l’autre à la seconde extrémité en passant par l’ampoule. Si elle s’allume, le fusible conduit encore le courant, donc il est bon. Si rien ne s’allume, le fusible est mort.

L’inspection à la lumière

À défaut de montage, une bonne lampe torche braquée sur le fusible transparent aide à repérer un filament cassé que la lumière ambiante ne révèle pas toujours. J’ai testé pour vous (et j’ai raté une fois ou deux) : sous un néon de garage, certaines cassures fines passent totalement inaperçues.

Le remplacement par substitution

La méthode la plus simple reste souvent la plus efficace : remplacer le fusible suspect par un fusible identique connu bon (même ampérage, même type) pris ailleurs sur le circuit. Si l’appareil refonctionne, le diagnostic est confirmé sans outil.

Trouver le fusible qui a sauté

Avant de tester quoi que ce soit, encore faut-il localiser le bon fusible parmi la dizaine (ou la centaine) présents dans une installation.

La boîte à fusibles se trouve généralement sous le capot ou dans l’habitacle côté conducteur pour un véhicule, et près du tableau électrique pour une maison. Un schéma collé sur le capot intérieur du boîtier indique quel numéro correspond à quel circuit.

Une fois la boîte ouverte, repérez visuellement le fusible en cause en comparant les circuits qui ne fonctionnent plus à la légende. La vraie différence, elle est là : plutôt que de tester les vingt fusibles un par un, on cible directement le bon en croisant la panne et le plan.

Sur les modèles récents équipés d’une pastille témoin, un petit voyant coloré apparaît ou change d’aspect quand le fusible a sauté. C’est le moyen le plus rapide de repérer le coupable sans sortir chaque cartouche.

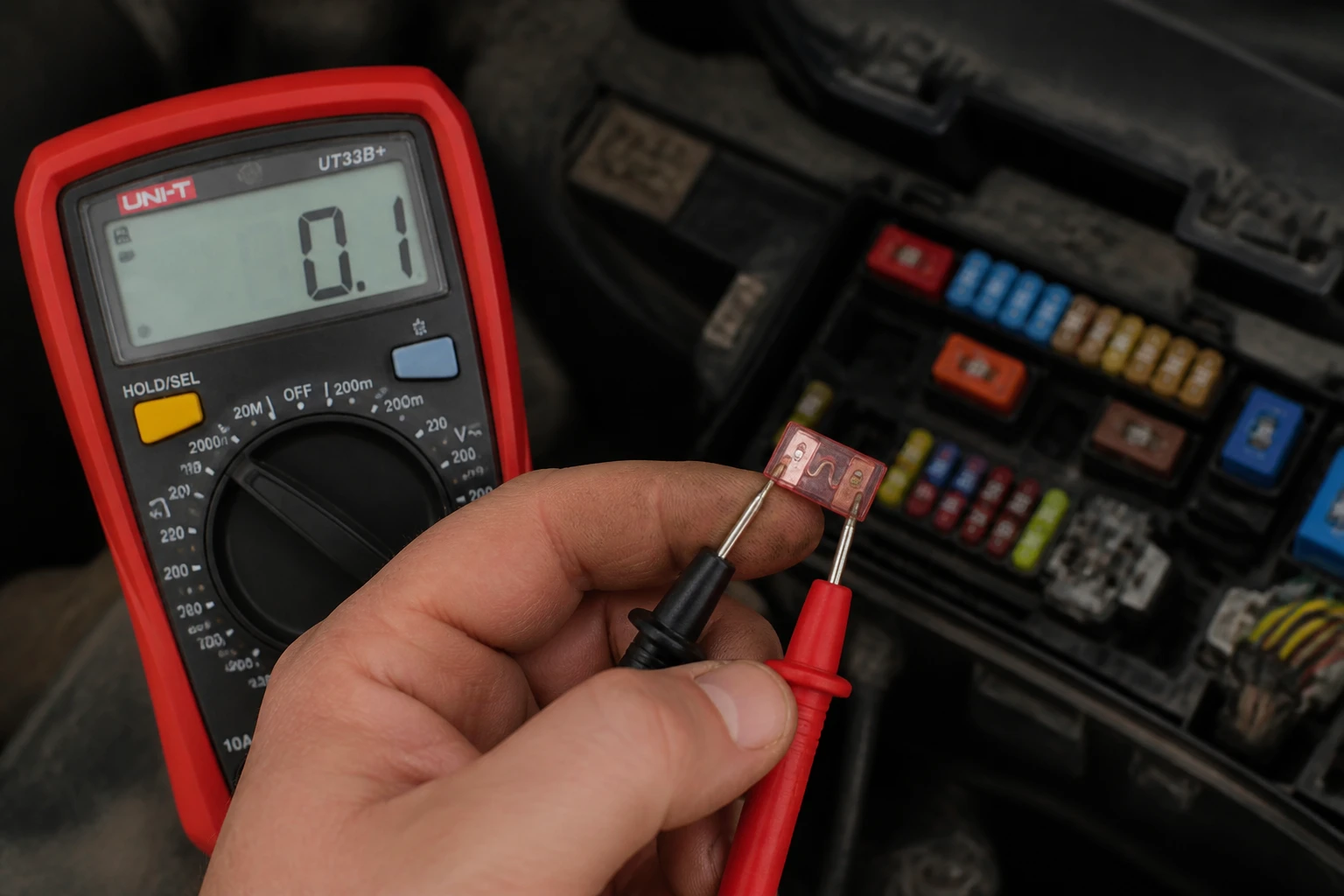

Tester un fusible sur une voiture ou une moto

Sur les véhicules, la boîte à fusibles se trouve le plus souvent à deux endroits : sous le capot moteur (fusibles de puissance) et dans l’habitacle, côté planche de bord ou sous le volant (fusibles électroniques).

Pour visualiser un contrôle complet sur véhicule, cette vidéo de Solutions & Débrouille détaille la démarche pour un fusible auto coupé ou fondu.

Côté moto, l’angle est presque absent des guides classiques, alors qu’il pose ses propres galères. La boîte est souvent minuscule, glissée sous la selle ou près de la batterie, avec parfois un seul fusible principal. L’accès demande plus de patience qu’en voiture : il faut souvent démonter un cache plastique avant même d’apercevoir le boîtier.

Ne faites pas l’impasse là-dessus : coupez toujours le contact avant de manipuler un fusible véhicule, retirez la clé, et évitez de toucher deux fusibles à la fois avec un outil métallique pour ne pas créer de court-circuit accidentel.

Tester un fusible ou un disjoncteur à la maison

Dans une maison, on confond souvent fusible et disjoncteur, alors que ce sont deux dispositifs différents, une confusion que soulignent aussi bien one-elec.com que guide-artisan.fr.

Le fusible protège en fondant une seule fois : il faut le remplacer physiquement après chaque déclenchement. Le disjoncteur, lui, coupe le circuit avec un interrupteur mécanique qu’on réarme simplement en relevant le levier, sans rien changer.

Pour tester un fusible sur un tableau ancien, coupez d’abord le disjoncteur général du compteur. Sortez ensuite la cartouche suspecte et appliquez la méthode au multimètre ou à la pile vue plus haut.

Ne travaillez jamais sur un fusible ou un disjoncteur sous tension. Coupez toujours l’alimentation générale avant toute manipulation, c’est la règle de sécurité rappelée par experts-services.fr.

Si le tableau est équipé de disjoncteurs modernes qui refusent de se réarmer, le problème vient rarement d’un « fusible mort » au sens propre, mais plutôt d’un défaut persistant sur le circuit qu’il faudra chercher (appareil défectueux, surcharge, court-circuit).

Que faire une fois le fusible mort identifié

Le fusible confirmé mort, place au remplacement. Dans mon expérience de terrain sur mes propres chantiers de rénovation, c’est l’étape où les gens se trompent le plus souvent, en mettant n’importe quel calibre sous la main.

Vérifiez le calibre inscrit sur l’ancien fusible ou sur le schéma de la boîte, et choisissez un remplacement identique, jamais un ampérage supérieur « pour voir ». Une fois le nouveau fusible en place, remettez le contact ou réarmez le disjoncteur général progressivement.

Pour visualiser une procédure de test complémentaire, cette vidéo de Bricomaher reprend les bons gestes pour contrôler un fusible avant remplacement.

Dernier point, et pas des moindres : comprenez pourquoi le fusible a grillé. Une surcharge ponctuelle (trop d’appareils sur une prise) n’a pas la même gravité qu’un court-circuit récurrent. Si le nouveau fusible saute à nouveau rapidement, ce n’est plus un problème de fusible mort, mais un défaut sur le circuit lui-même qui mérite l’œil d’un électricien.
